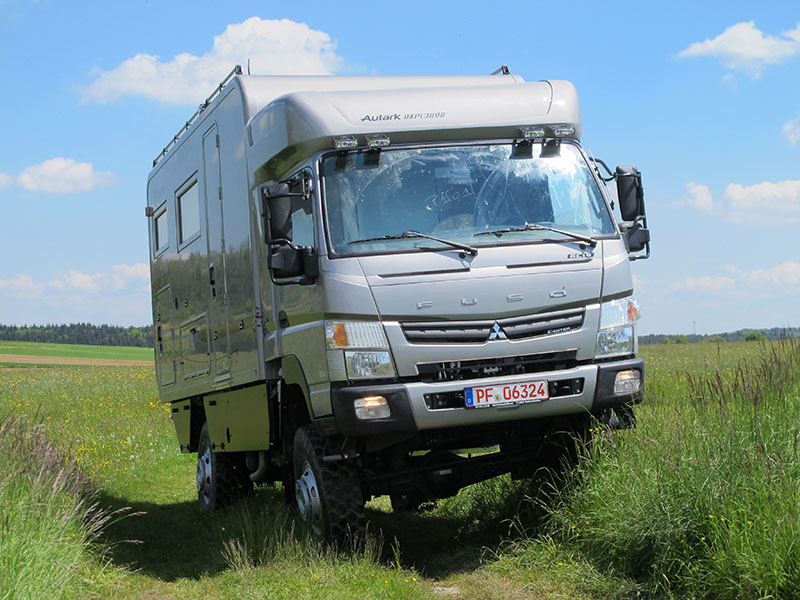

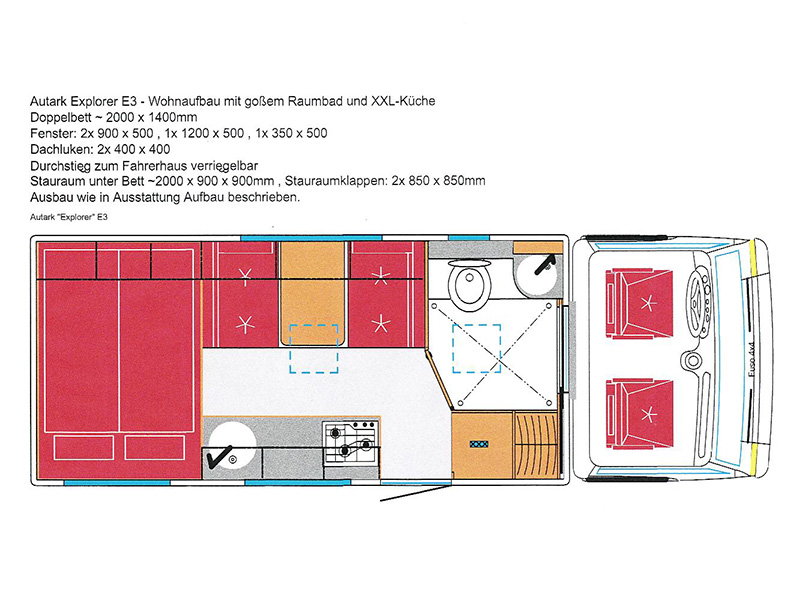

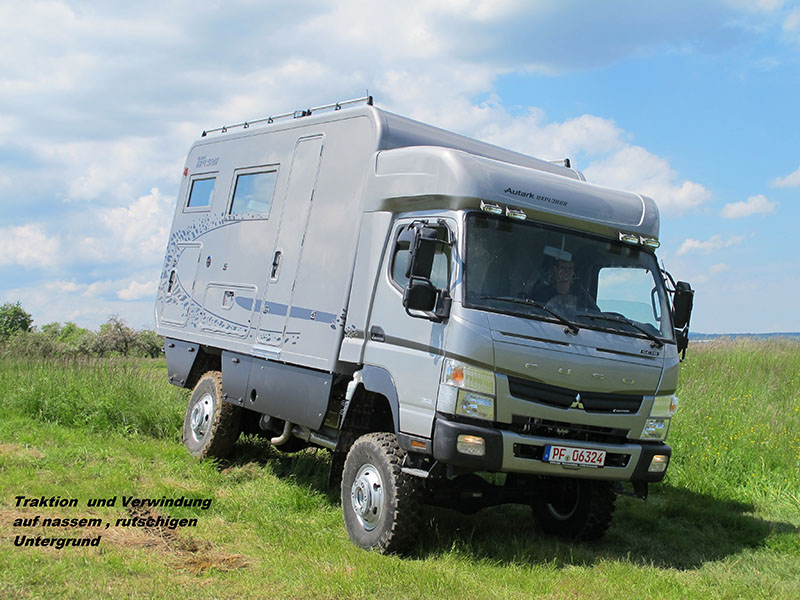

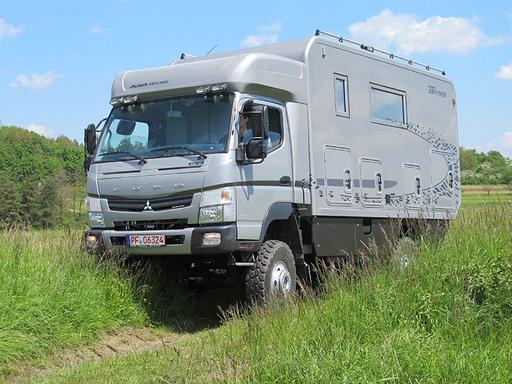

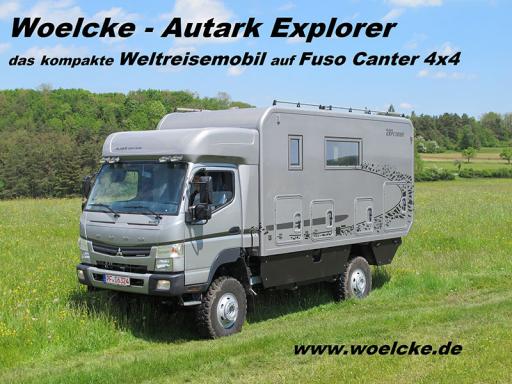

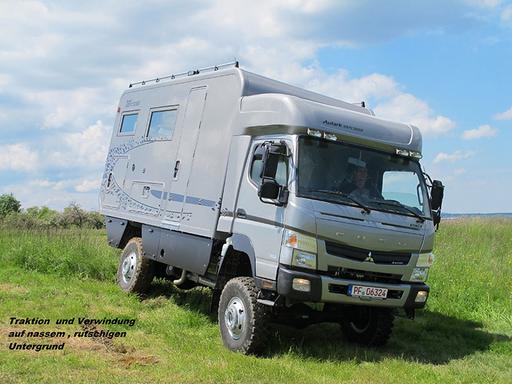

Woelcke - Autark „Explorer“ E3

Fuso Canter 4x4 6C18(D)4x4

Böschungswinkel vorn: 35°
Böschungswinkel hinten 25°
Rampenwinkel: 25°

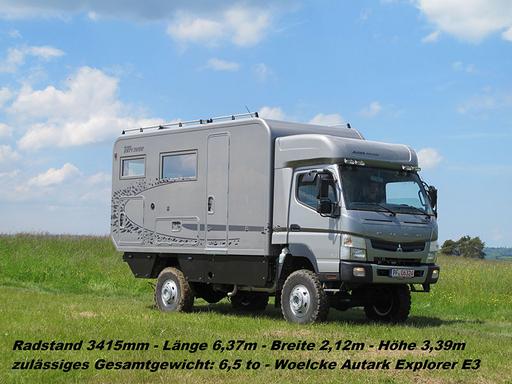

Wendekreis: 14,9m bei Radstand 3415mm, Wendekreis: 16,5m bei Radstand 3865mm
Lastzuggesamtgewicht 10.000kg

Achsen und Aufhängung
HA - Differentialsperre mit begrenztem Schlupf
Untersetzungsgetriebe

Räder und Reifen
Ausstattungspaket „Off-Road“
Einzelbereifung 255/100 R16 - 4x Geländereifen mit Reserverad 255/100 R16

Rahmen und Rahmenanbauteile
Aufbauvorrichtungen
Heckunterfahrschutz

Bremsanlage
ABS mit elektronischer Bremskraftverteilung

Fahrerhaus außen
Komfort - Einzelkabine
Zentralverriegelung mit 2 Funkfernbedienungen

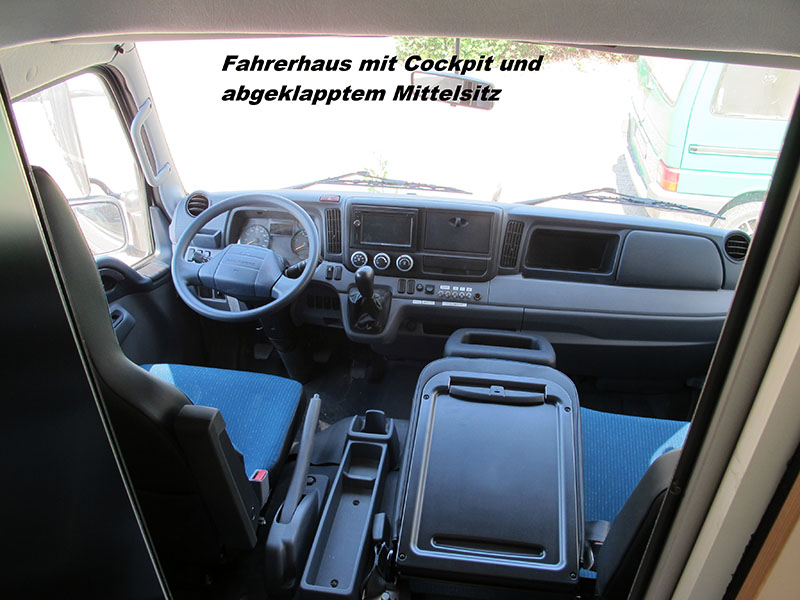

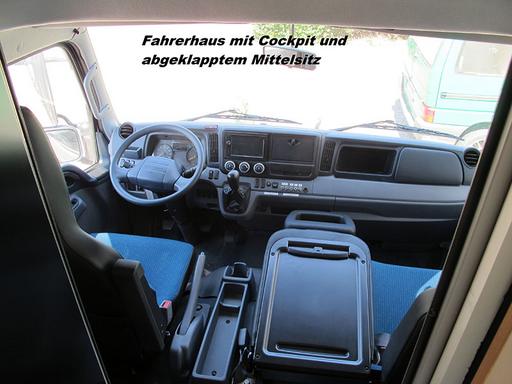

Fahrerhaus innen
Fahrerkomfort-Schwingsitz, Horizontalfederung, Armlehne Fahrersitz, Beifahrerdoppelsitzbank - Lehne abklappbar, Optional Einzelbeifahrer-Komfort-Schwingsitz, Armlehne, Airbag Fahrer und Beifahrer

Instrumentenbeleuchtung stufenlos regelbar
Handschuhfach, Ablagebox an Fahrzeugrückwand und Ablage über Windschutzscheibe, 1 Fach
Wegfahrsperre mit Transponder

Elektrik/Elektronik
Tagesfahrlicht automatisch
Nebelscheinwerfer Halogen

Andersfarbige Lackierung
= Lackierung: silber metallic

Klimaautomatik

Batterien
2x 12V/100Ah, wartungsfrei

Rückspiegel beheizt

Navigation - Radio / CD - Rückfahrkamera - I-Pod / I-Phone
Multimediaentertainment, Doppel-Din im Fahrerhaus

Fernscheinwerfer
7x, schaltbar vom Armaturenbrett Fahrerhaus

3-D - Dach- und Seitenspoiler / Windabweiser „Woelcke-Autark-Explorer“
Deutlich mehr Platz und Freiraum im Fahrerhaus
Innen Ablagefächer rechts und links
Isolationsinnenverkleidung mit Geräuschminderungsmaßnahmen

GFK-Wohnaufbau (GFK=Glasfaserverstärkter Kunststoff)

- Selbsttragend - Dach voll begehbar - Vollisoliert
- Kältebrückenfrei - Korrosionsbeständig – Vollverklebt
- Wintertauglich

Leerkoffer

Wände und Dach
aus 50mm GFK-Verbundplatten
Deckschicht außen: 2mm GFK hochglanzweiß - Gelcoat (ähnlich RAL9016)
PU-RG-50 (Polyurethan) - Isolierschaumkern - geschlossenporig ohne Einlagen und Kältebrücken
Deckschicht innen: 2mm GFK hochglanzweiß - Gelcoat (ähnlich RAL9016)
andere Deckschichten, Wand- und Dachstärken optional

Boden
aus 50mm GFK-Verbundplatte
Deckschicht außen: 2mm GFK – weiß -
12/13mm Multiplex (finnische Birke - wasserfest verleimt)
PU-RG-50 (Polyurethan) - Isolierschaumkern - geschlossenporig ohne Einlagen und Kältebrücken
Deckschicht innen: 2mm GFK hochglanzweiß (ähnlich RAL9016)

Außen-und Innenkanten
GFK- Innenwinkel 30x30x3mm aus Wirrfaserlaminat ringsum vollverklebt
GFK- Außenrundwinkel 90x90x3mm aus Wirrfaserlaminat, Dach - Wände, vollverklebt
GFK- Außenrundwinkel 100x60x3mm aus Wirrfaserlaminat, Boden - Wände, vollverklebt
GFK- Außeneckkalotten (zusätzliche Verstärkungen außen) an Übergänge Wände-Boden

Verklebung
Vollverklebung der mit PUR-Spezialklebstoff
Rückwand-Dach-Frontwand, naht frei, einteilig mit Rundungen/Schrägen vorne und hinten

Frontschräge
Dach runde Anschrägung 45°

Heckrundung
Dach oben Rundung R=200mm

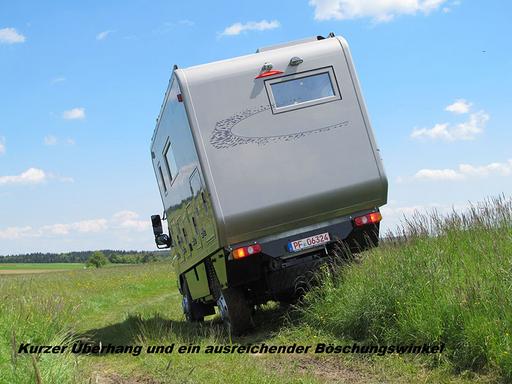

Böschungswinkel im Heck
Boden runde Anschrägung 45°

Außenlänge: ~4570mm – Innenmass ~ 4460mm (Autark Explorer: EL4460, E2, E3)
Außenbreite: ~2120mm – Innenmass ~ 2010mm
Außenhöhe: ~2130mm – Innenhöhe ~ 2020mm

Farbe
Weiß ähnlich RAL 9016 – Gelcoat Innen

Lackierung
Wohnaufbau, Klappen und Türe in Wagenfarbe „silbermetallic“

Unterbodenbox
Beheizbarer, vollisolierter „Wassertankkeller“ aus 40mm GFK-Verbundplatten,
Lichtes Maß ca. 2400 x 500 x 270mm (Maße können je nach Grundriss abweichen)
Mittig im Zwischenrahmen über Fuso-Fahrgestellrahmen

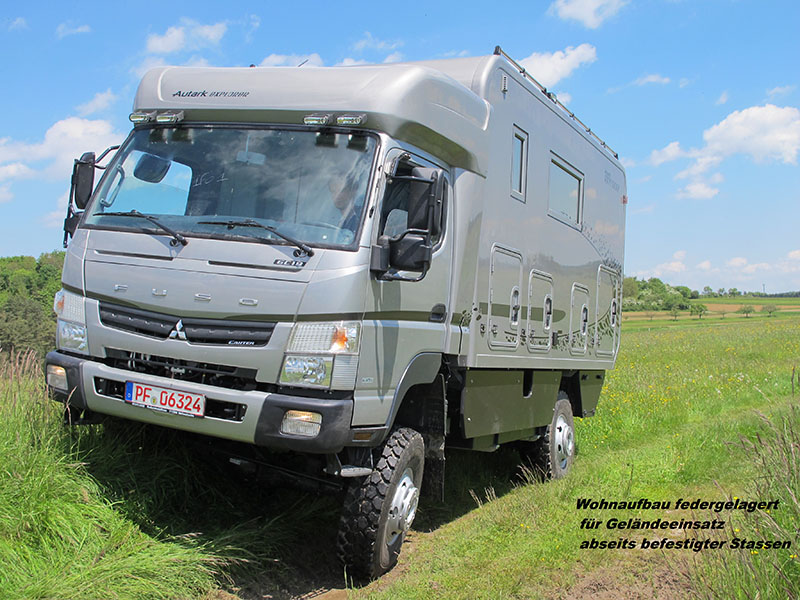

Zwischenrahmen
Aus Stahlprofilen und Stahlrohren, verschweißt und feuerverzinkt,
mit Tellerfederlagerung für Verwindung im Geländeeinsatz
Flexible Verschraubung an original Aufbauvorrichtungen vom Fuso Canter 4x4
Vorrüstung für Hecklastenträger

Hecklastenträger (z.B. für Motorrad, Fahrräder, …) ausziehbar

Eingangstüre
1850x600mm lichtes Durchgangsmaß ~1800x550mm
Alurahmenwerk mit Dichtung
Isolierfüllung aus GFK-Verbundplatte 30mm
Türaufhalter aus Edelstahl
GFK-Griffmulde mit PUR-Außendrücker
3-fach Verriegelung mit BKS-Schließzylinder, klappbare Zylinderabdeckung

Moskitoschutz Plissee an Eingangstüre

Eingangstreppe
Klappbar, mit großen, rutschfesten Trittstufen
Einhängbar und arretierbar unter Eingangstüre

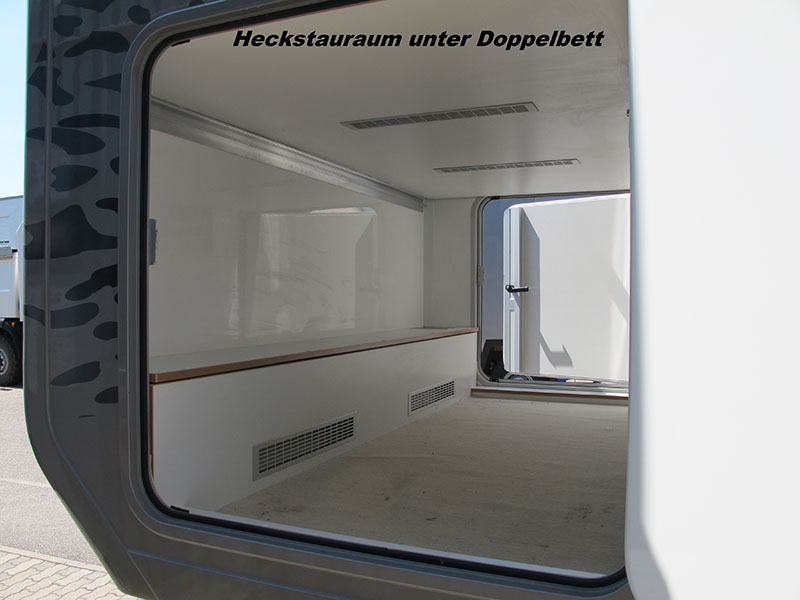

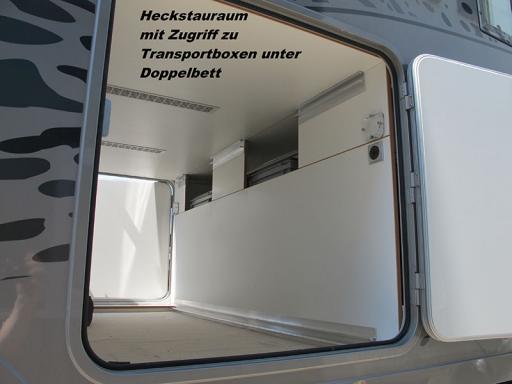

Stauraumklappen / Serviceklappen
2x 850 x 850mm, lichtes Ducrhgansmaß ~800 x 800mm
Alurahmenwerk mit Dichtung
Isolierfüllung aus GFK-Verbundplatten 30mm
Klappenaufhalter aus Edelstahl

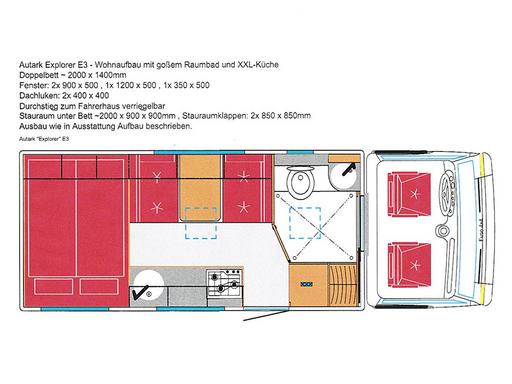

Klappengrößen siehe einzelne Grundrissvarianten
BKS-Schloss mit 3-Punkt-Verriegelung, gleichschließend mit Eingangstüre

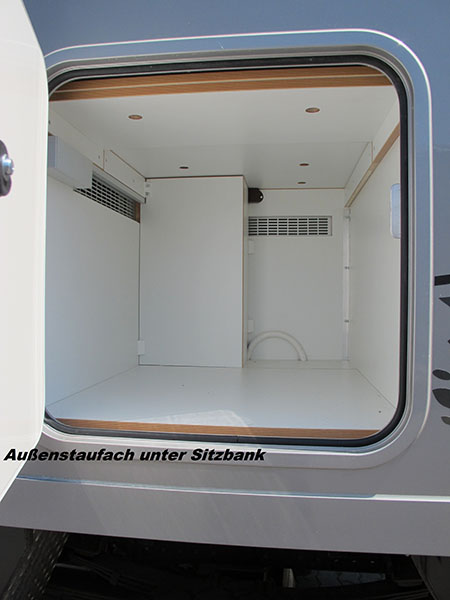

Stauraumklappe zusätzlich
Weiterer Außenstauraum ca.600 x 600 x 600mm unter hinterer Sitzbank
Ausschnitt ca. 650 x 650mm, gleichschliessend mit Eingangstüre

Stauraumklappe / Serviceklappe zusätzlich
Weiterer Außenstauraum und Revision WC ca. 600 x 600 x 150 hinter Keramiktoilette
Revision Keramiktoilette, Geruchsfilter und Platz für Wasserschlauche, …
Ausschnitt ca.650 x 650mm gleichschliessend mit Eingangstüre

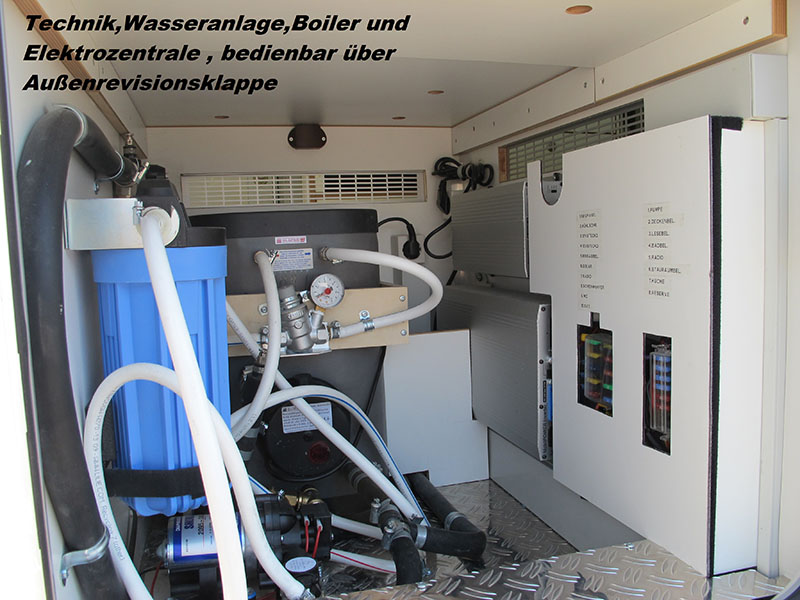

Stauraumklappe / Serviceklappe zusätzlich
Weiterer Außenstauraum ca.600 x 600 x 300mm
Revision Elektrik und Wasseranlage
Ausschnitt ca. 650 x 650mm, gleichschliessend mit Eingangstüre

Durchgang Fahrerhaus – Wohnaufbau
Über für Motorwartung demontierbaren Faltenbalg aus Cabrioverdeckstoff
Isolierte Sicherheitstüre/klappe ~ 700 x 600mm vom Wohnraum aus verriegelbar
Einsteckplatte - schallhemmend - an Durchstiegsöffnung im Fahrerhaus

Fenster
5x KCT-Echtglasfenster (ESG - Sicherheitsglas/Zweischeiben-Isolierverglasung) ausstellbar
Innenliegender KCT - Insektenschutz - und Verdunklungsrollo
Fensterflügel lackiert in Wagenfarbe

Dachverglasung
Geschlossen und festverklebt über Tisch/Sitzdinette - mit Verdunklungsrollo
ESG - Sicherheitsglas/Zweischeiben-Isolierverglasung - Lichte Glasfläche ca. 550 x 350mm

Dachluken
Gebo-Schiffsbaudachluke Dachluke 275/275mm über Bad, begehbar

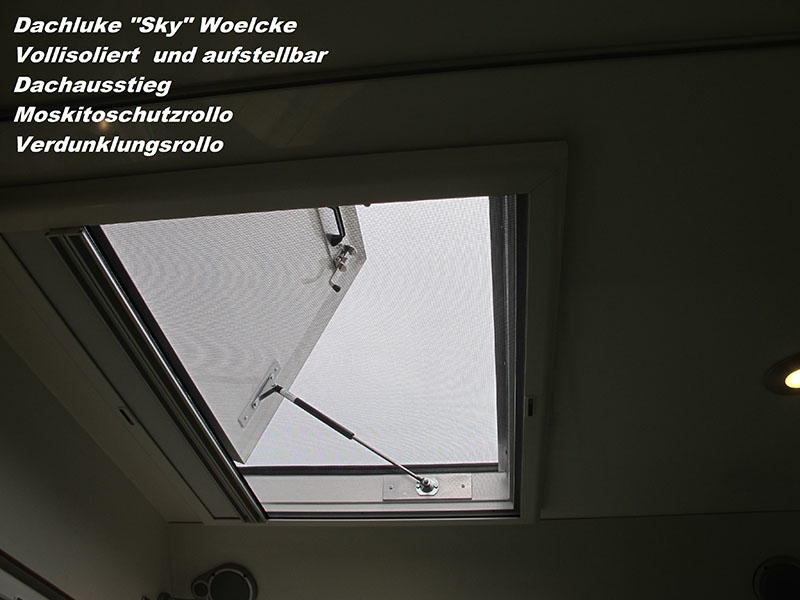

Dachluke Sky „Woelcke“ aus 40mm GFK-Verbundplatte mit GFK-Außenprofilen
öffnend mit Gasdruckdämpfer, ~ 1200 x 800mm – auch Dachausstieg
Moskito- und Verdunklungsschutzrollo (KCT) – maßgefertigt

Astabweiser/Reling
Edelstahl-Rohr Ø30mm über Wohnkabinendach rechts und links

Boden
Funktionsboden, unterheizt, im begehbaren Bereich
Podest in Bereich Sitzgruppe
Robuster Kunststoffbodenbelag - wählbare Dekore aus Kollektion Fa. Woelcke

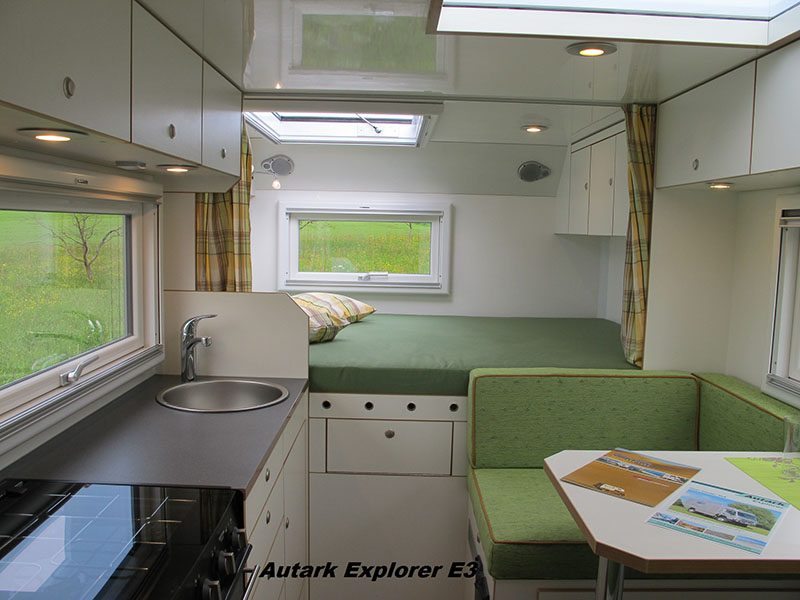

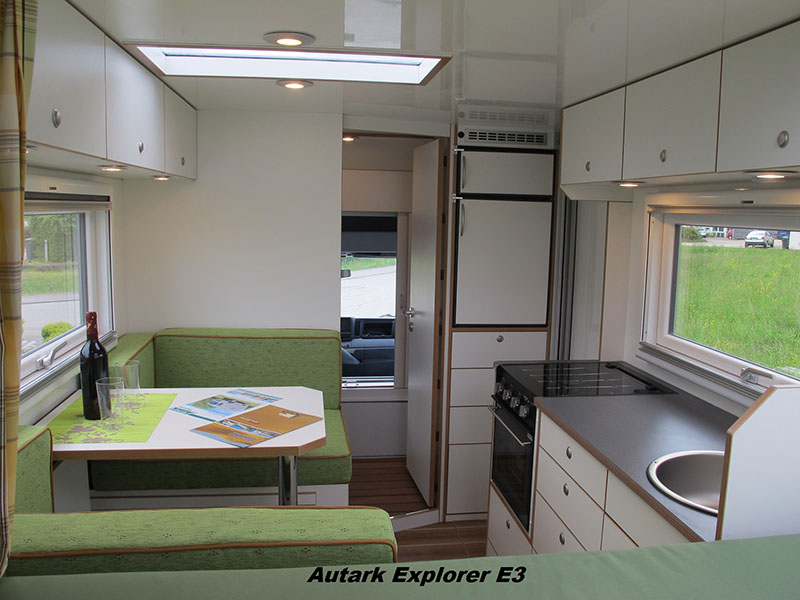

Möbelbau
Laminatbeschichtetes Leichtbaumöbelholz mit Dekor
Kanten mit 2mm maschinell aufgeklebtem Kunststoffumleimer und angefräßtem Radius
Druckknopfschlösser mit Druckknopf und Rossette - Dekor matt vernickelt (Edelstahloptik)
Beschläge hochwertig, an Schränken und Klappen Topfbänder
Schubladenführungen mit kugelgelagerten Vollauszügen
Andere Oberflächendekore und Echtholzfurnierter Möbelbau optional

Möbelline Yachting
Möbelholz weiß mit Kunststoff - Multiplexumleimer Buche Dekor
Kunststoff-Schiffsboden mit Dekoreinlage – wählbare Polster

Vorhang
2x Heckbett - Wohnraum im Wohnraum, wählbare Dekore

Polsterungen
Wählbare, robuste und farblich abgestimmte Polsterstoffe aus unserer Kollektion
Hochwertige Kaltschaumpolster mit dicker Wattierung für bequemes Sitzen
Angenehm geschrägte Rückenpolsterungen an allen Sitzeinrichtungen

Bett
Kaltschaummatratze (Härtegrad: 4040 auf Froly-Komfort-Schlafsystem)
Lichten Höhe von Matratzenoberkante bis Decke ~800mm
Hängeschränke jeweils an Fußenden

Kleiderschrank, raumhoch mit Kleiderbügelstange und Fachboden darüber

Kühlschrank/Stauschrank
In bequemer Stehhöhe 75ltr. Kompressorkühlschrank mit separatem 18 ltr.Gefrierfach
darunter 4x große Schubladen auf Vollauszügen

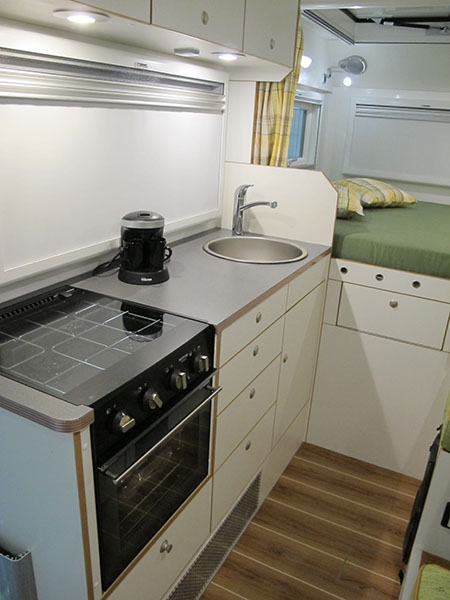

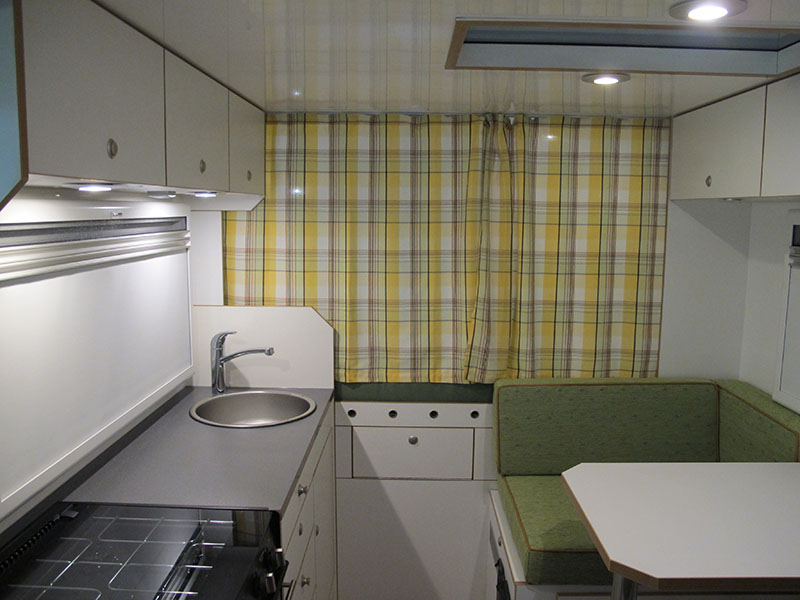

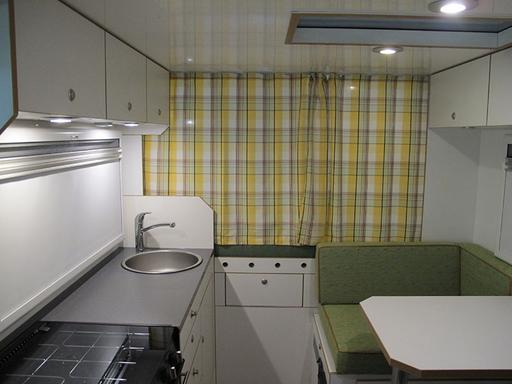

Küche
Arbeitsplatte mit kratzfester, robuster CPL-Beschichtung. Arbeitshöhe 960mm
Backofen mit Grill und integrierte 3-famm-Kochermulde mit klappbarer Glasabdeckung
darunter Schublade auf Vollauszug
Rundspüle ~ Ø 400mm mit Einhebelmischer
Darunter Staufach mit 2x Fachböden hinter Türe
Zwischen Kochfeld und Spüle 4x Schubladen mit verschiedenen Höhen
Hängeschränke über Küche, lichte Maße: H ~250mm, T ~260mm

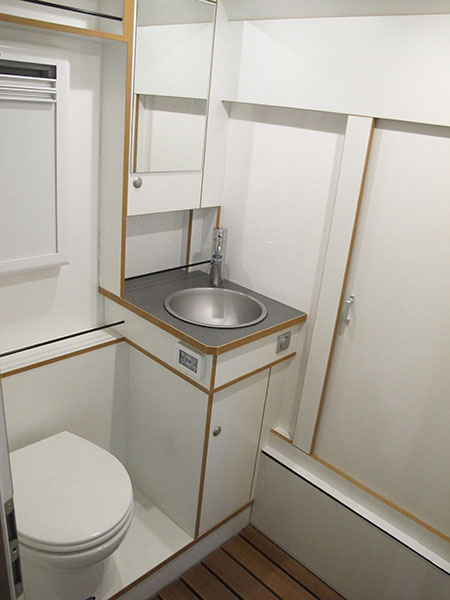

Nasszelle
mit wasserabweisenden Wänden. Nasszellentüre mit Drückergarnitur
Edelstahlduschwanne mit 4x Ablauf, Duschrosteinlage, Textiler Duschvorhang
Waschtisch mit Edelstahlwaschbecken, Einhebelmischer,
darunter Unterschrank mit 2x Fachböden hinter Türchen
Badwandschränkchen mit 4 Fachböden für Badutensilien
Spiegel auf Schranktüre

Keramiktoilette mit Wasserspülung und festem ~80 ltr. Fäkaltank, Entlüftung über Filter

Heizung/Boiler-Kombination
Dieselwarmwasserheizung 10KW mit 20 ltr. Warmwasserboiler
Konvektoren und Heizköper nach Grundriss, Unterheizung Funktionsboden
Anschluss an Motorkühlwasserkreislauf-Heizen Wohnaufbau bei Fahrt - Vorheizen Motor
Höhenkit bis 3200m, Temperatureinstellung mit Nachtabsenkung, Fernbedienung

Wasseranlage
aus PE, bei Beheizung frostgeschützt
Reinigungsöffnung, Ablassschieber/hahn 40mm, Entlüftung, Außeneinfüllstutzen abschließbar
Frischwassertank ca. 200 ltr mit Schwallwand, optional erweitert auf 300 ltr
Ausseneinfüller abschließbar
Druckwasseranlage, davor Grobfilter / Vorfilter mit Edelstahlsieb
Abwassertank ca. 100 ltr. mit Schwallwand (optional erweiterbar)

Abwasser-Ablassschieber 3“ am Tank mechanisch+elektrisch bedienbar im Fahrerhaus

Außendusche mit Warm-/Kalt- Mischer und Schlauchbrause

Gasanlage
für Kochbetrieb
Regleranlage
Druck 30 mbar
Gasprüfung, Prüfbuch, Plakette

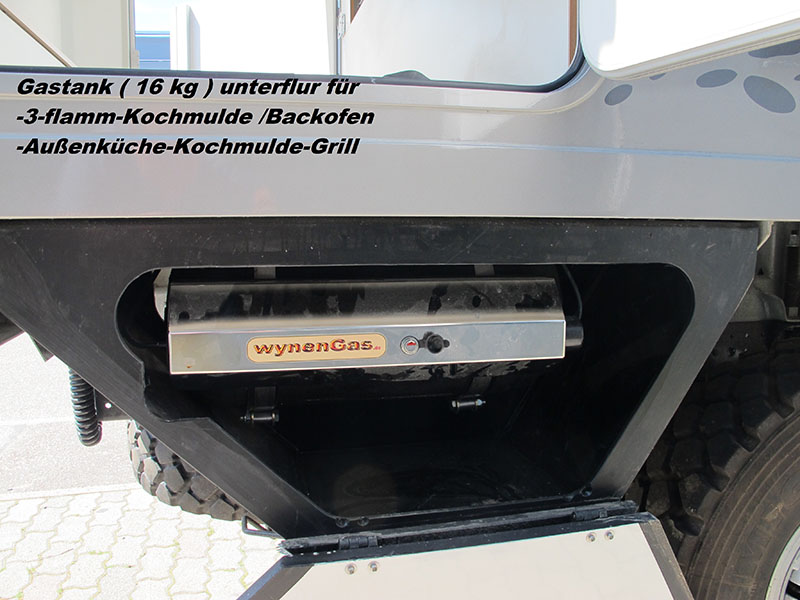

Gastank Unterflur 16kg mit Direktbefüllung, Füllstandsfernazeige, Crashsensor

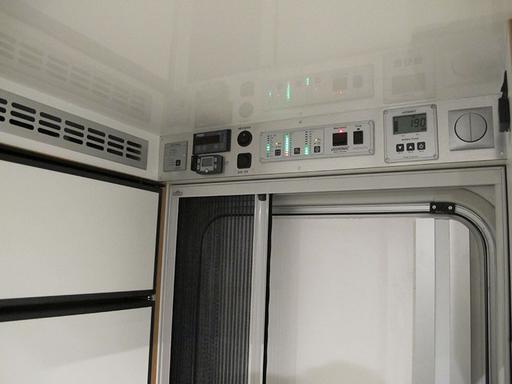

Batterie Computer mit 400Ah-Shunt

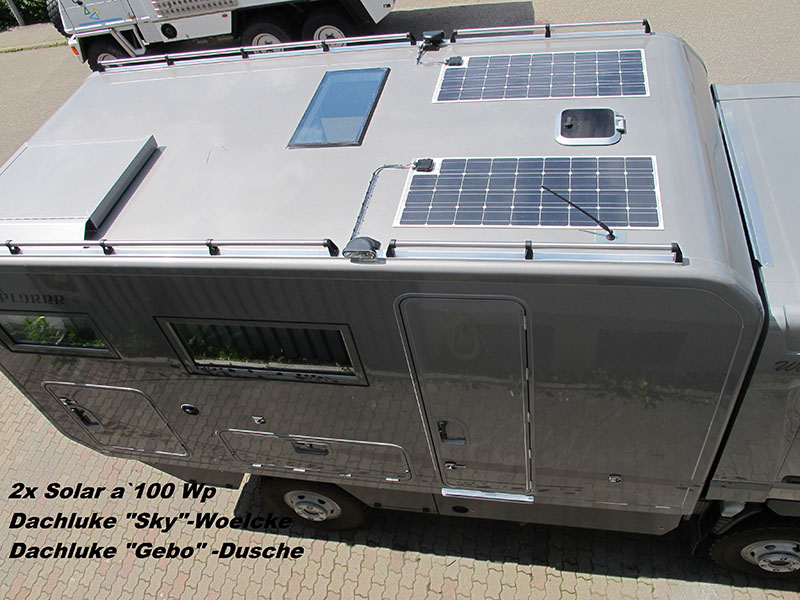

Solaranlage 2x 100W mit Laderegler

12V-230V Sinus-Wechselrichter 1500 Watt – Dauerleistung - Netzvorrangschaltung

Staubsauger eingebaut, 230V- 1200W, 12m Flexschlauch (Div.Bürsten,Fugenbürsten)

Radio-CD mit Antenne und 2-Wege-Lautsprecher, separat in Wohnraum

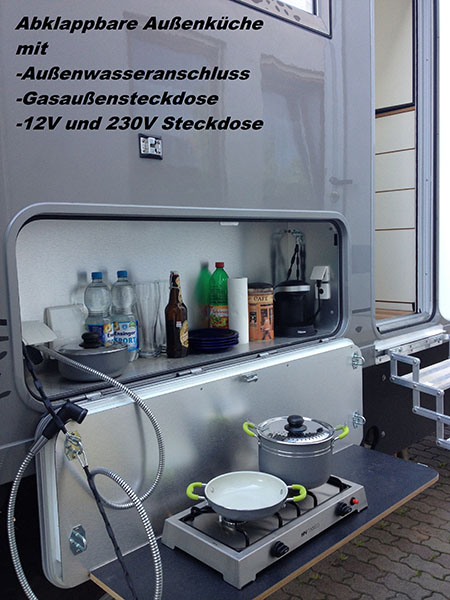

Außenküche rechts
Außenklappe abklappbar, daran weiter Schichtstoffbelegt
Küchenarbeitsplatte abklappbar - angenehme Arbeitsplattenhöhe
Gasanschluss für Kocher/Grill
2-famm-Kocher-Grill-Kombination mit flexiblem Schlauchanschluss
Wasseranschluss mit Schlauchbrause und Einhebelmischer warm-kalt

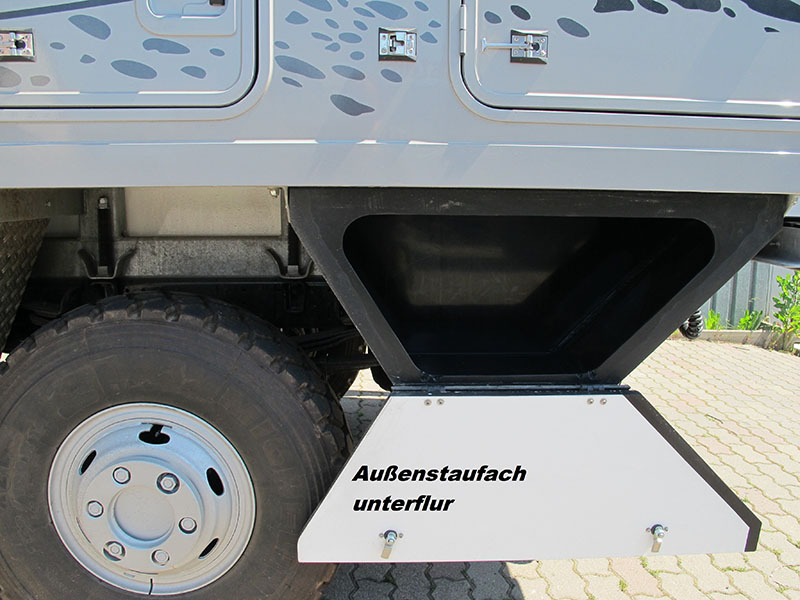

Unterflurstauboxen aus verschweißtem PE mit GFK-Klappe
Staukasten unterflur links hinten
Staukasten unterflur rechts vor Hinterachse

Autark - Außendekor

TÜV-Abnahme zum Sonder-Kfz-Wohnmobil, Brief, Einweisung, Übergabe
